隨著現代化工程設施和裝備的涌現，各行各業的用電量迅增，尤其是眾多的高層建筑和大型廠電纜的并聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由于采用了新技術、新工藝，大大降低的母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，并在母線槽中使用了高質量的絕房車間的出現，作為輸電導線的傳統電纜在大電流輸送系統中已不能滿足要求，多路緣材料，從而提高了母線槽的安全可靠性，使整個系統更加完善。
母線槽，是由銅、鋁母線柱構成的一種封閉的金屬裝置，用來為分散系統各個元件分配較大功率。在戶內低壓的電力輸送干線工程項目中已越來越多地代替了電線電纜。
在國外的發達國家，及我國的香港、澳門等已普及。在我國的廣東廣州，凡12層以上樓宇配電房出線，即引至樓層的主干線90%以上使用母線槽；630KVA變壓器至配電柜要使用母線槽。
（一）母線槽的優點
1、電流容量可以很大
2、電壓降很??；
3、短路負載能力強
4、可靠性高，使用壽命長
5、安全性高
6、配電系統的設備增加或變更隨意自如
7、外形尺寸小
8、重量輕，操作容易
9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使連接成一個系統)
10、施工和檢查簡單
11、具有現代的美觀。
（二）母線槽分類

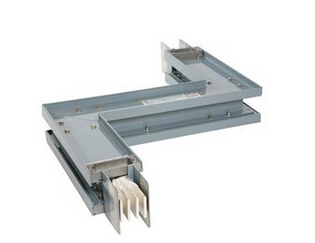

1、按用途分類：直通母線槽（分帶插孔和不帶插孔兩種）L型垂直（水平）彎通母線、Z型垂直（水平）偏置母線、T型垂直（水平）三通母線、X型垂直（水平）四通母線、變?nèi)菽妇€槽、膨脹母線槽
2、按絕緣方式分類：
① 空氣式插接母線槽：由于母線之間接頭用銅片軟接過渡，在南方天氣潮濕，接頭之間容易產生氧化，形成接頭與母線接觸不良，使觸頭容易發熱，故在南方極少使用。并且接頭之間體積過大，水平母線段尺寸不一致，外形不夠美觀。
② 密集絕緣插接母線槽：其防潮、散熱效果較差。在防潮方面，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由于線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產不大于3m的水平段。由于母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。
③ 高強度封閉式母線槽：其工藝制造不受板材限制，外殼做成瓦溝形式，使母線機械強度增加，母線水平段可生產至13m長。由于外殼做成瓦溝形式，坑溝位置有意將母線分隔固定，母線之間有18mm的間距，線間通風良好，使母線槽的防潮和散熱功能有明顯的提高，比較適應南方氣候；由于線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，并減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多，因此在同規格比較時，它的導電排截面必須比密集絕緣插接母線槽大。插接式母線槽屬樹干式系統，具有體積小、結構緊湊、運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建筑中得到廣泛應用。
（三）母線槽產品技術參數
1、額定電壓:660V。
2、額定頻率50Hz(或60Hz)。
3、絕緣電阻值:每段母線槽單元的絕緣電阻應大于或等于20兆歐姆，用戶安裝時，應先檢查絕緣電阻值后再進行安裝。
4、絕緣強度，每一段母線槽單元出廠前均經受到50Hz3750V/Min工頻耐壓試驗。
5、短路強度(承載短路強度的能力)：母線槽能承受表2規定的短時間耐受電流和額定峰值耐受電流所產生的熱應力和電動力。
（四）母線槽工作所需條件
1、戶內使用連續工作。
2、周圍空氣溫度不高于40℃、溫度下限為-10℃。
3、相對濕度不超過90%(當周圍空氣溫度為+20℃)。4、當工作條件有特殊要求時、我廠可按特殊要求制造。
（五）母線槽的選用
1、關注母線槽的極限溫升值：
①銅排的純度：含銅量直接與導體的電阻率相關，同樣的導體規格電阻率越大，溫升自然偏高。
②導體的截面積：同樣的結構和技術、同樣含銅量的導體截面積小，溫升自然偏高。
③母線槽的散熱性能：絕緣材料及外殼結構散熱不好，溫升自然偏高。④連接頭結構的好壞：連接頭接觸不好，溫升也會偏高。
2、根據電流容量選擇母線槽：根據設計電流容量，選擇對應母線產品，可以避免浪費，降低費用。
3、根據使用環境、安裝方式選擇母線槽：
① 選用母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：1.室內專用潔凈場所，采用IP30及以上等級。2.室內普通場所，采用不低于IP40等級。3.室內有防濺水要求的場所，采用不低于IP54等級。4.室內潮濕場所或有防噴水要求的場所，采用IP65及以上等級。5.有防腐要求的場所或室外，采用IP68等級的全封閉樹脂澆注母線槽。
② 根據安裝方式的不同，選擇母線槽時也應注意：母線槽水平安裝，且支架能根據需要設置時，宜采用長度為3m左右的母線槽。當支架間距為6m及以上時，應選用超長型母線槽。當母線槽在不同形狀的建筑中沿平面安裝時，宜選用外殼為矩形的母線槽。當沿圓弧面安裝時，宜選用樹脂澆注母線槽或圓筒形母線槽。當母線槽垂直安裝時，宜選用密集絕緣或樹脂澆注母線槽，且絕緣材料應采用適用于長期工作溫度不低于130℃的材料。為避免煙囪效應，當選用空氣絕緣母線槽時，母線槽殼體內每單元間應設置阻火隔斷。
③ 當用于應急電源時，應選用耐火且防水的母線槽。
思屋集團旗下的廣西思屋母線槽有限公司，母線槽批發零售企業，公司專業生產電纜橋架、密集型母線槽、防水型澆筑母線，高壓共箱母線。所生產全部產品均通過國家或行業最新標準檢驗、驗收，品質優良，性能可靠。
