配電箱作為人們用電中不行缺少的人物，起著保障人民安全用電的重要效果。配電箱能合理的分配電能，便利對電路的開合操作。有較高的安全防護等級，能直觀的顯現電路的導通狀況。
配電箱具有體積小、設備簡便，技能功用特殊、方位固定，配置功用獨特、不受場地限制，使用比較遍及，操作穩定牢靠，空間利用率高，占地少且具有環保效應的特色。它能夠合理的分配電能，便利對電路的開合操作，有較高的安全防護等級，能直觀的顯現電路的導通狀況。
（一）配電箱的結構
配電箱結構分兩種
1、焊接結構：簡單的把鈑金件經過裁剪、折彎、開孔然后焊接起來。
2、拼裝結構：把鈑金件分開加工，每個部件加工好以后在拼裝，用螺絲和三通加固鎖死，外觀漂亮，操作簡單，能夠節約大量的運輸成本。
配電箱和配電柜、配電盤、配電屏、電器柜等，是會集設備開關、儀表等設備的成套設備。

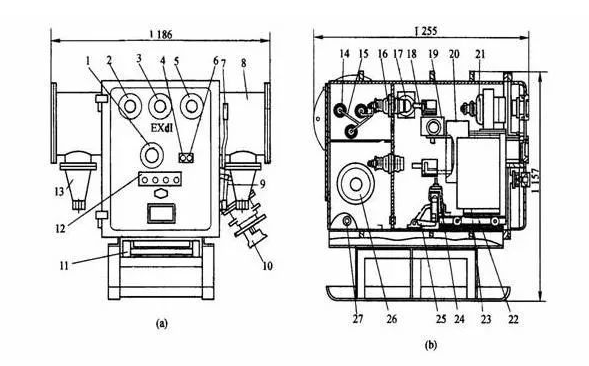

一般型高壓配電箱結構圖
（二）配電箱的分類
常用的配電箱有木制和金屬制兩種，因為金屬配電箱防護等級要高一些，所以還是金屬的用的比較多。
按結構特征和用處分類：
（1）固定面板式開關柜，常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關柜，正面有防護效果，反面和旁邊面仍能觸及帶電部分，防護等級低，只能用于對供電連續性和牢靠性要求較低的工礦企業，作變電室會集供電用。
（2）防護式（即關閉式）開關柜，指除設備面外，其它所有旁邊面都被關閉起來的一種低壓開關柜。這種柜子的開關、保護和監測操控等電氣元件，均設備在一個用鋼或絕緣材料制成的關閉外殼內，牢靠墻或離墻設備。柜內每條回路之間能夠不加阻隔辦法，也能夠選用接地的金屬板或絕緣板進行阻隔。通常門與主開關操作有機械聯鎖。別的還有防護式臺型開關柜（即操控臺），面板上裝有操控、測量、信號等電器。防護式開關柜首要用作工藝現場的配電設備。
（3）抽屜式開關柜。這類開關柜選用鋼板制成關閉外殼，進出線回路的電器元件都設備在可抽出的抽屜中，構成能完成某一類供電使命的功用單元。功用單元與母線或電纜之間，用接地的金屬板或塑料制成的功用板隔開，構成母線、功用單元和電纜三個區域。每個功用單元之間也有阻隔辦法。抽屜式開關柜有較高的牢靠性、安全性和互換性，是比較先進的開關柜，開關柜多數是指抽屜式開關柜。它們適用于要求供電牢靠性較高的工礦企業、高層建筑，作為會集操控的配電中心。
（4）動力、照明配電操控箱。多為關閉式筆直設備。因使用場合不同，外殼防護等級也不同。它們首要作為工礦企業生產現場的配電設備。
（三）配電箱的安裝方法
配電箱箱體安裝一般有明裝和暗裝兩種，不過現在為了美觀大部分戶內配電箱選用暗裝較多：
1、暗裝配電箱，配電箱嵌入墻內安裝，在砌墻時預留孔洞應比配電箱的長和寬各大20mm左右，預留的深度為配電箱厚度加上洞內壁抹灰的厚度。
2、明裝配電箱安裝在墻上時，應采用開腳螺栓(脹管螺栓)固定，螺栓長度一般 為埋入深度(75～150mm)、箱底板厚度、螺帽和墊圈的厚度之和，再加上5mm左右的“出頭余量”。
配電箱接線圖今天就講解到這，一般配電箱接線，都是需要專業的電工師傅進行操作，因為他們不僅是專業的，還有專業的防護措施設備等。
（四）注意事項
（1）施工用電配電體系應設置總配電箱、分配電箱、開關箱，并按照“總-分-開”次序作分級設置，并構成“三級配電”形式。
（2）施工用配電體系各配電箱、開關箱的設備方位要合理。總配電箱要盡量接近變壓器或外電源處，以便電源的引進。分配電箱應盡量設備在用電設備或負荷相對會集的中心地帶，確保三相負荷堅持平衡。開關箱設備的方位應視現場狀況和工況盡量接近其操控的用電設備。
（3）確保臨時用電配電體系三相負荷平衡，施工現場的動力用電和照明用電應構成兩個用電回路，動力配電箱與照明配電箱應該分別設置。
（4）施工現場所有用電設備有必要有各自的專用的開關箱。
（5）各級配電箱的箱體和內部設置有必要契合安全規定，開關電器應標明用處，箱體應一致編號。停止使用的配電箱應切斷電源，箱門上鎖。固定式配電箱應設置圍欄，并有防雨防砸辦法。
（6）配電箱與配電柜的差異。根據GB/T20641-2006 《低壓成套開關設備和操控設備空殼體的一般要求》
配電箱一般是家庭用的，而配電柜則多用在會集供電中，比如說工業用電和建筑用電等，配電箱和配電柜都歸于成套設備，配電箱歸于低壓成套設備，配電柜有高壓有低壓。
